Aquest és un dels riscos més subestimatsfabricació d'acer estructural. Molts compradors estrangers encara envien als proveïdors només dibuixos PDF 2D, dissenys bàsics d'AutoCAD o plans d'ordenació general, suposant que la fàbrica simplement pot "seguir els dibuixos" i començar la producció.
Però en els projectes moderns d'estructura d'acer, especialment en edificis industrials complexos, confiar només en dibuixos en 2D és extremadament arriscat. Perquè les estructures d'acer ja no són simples edificis. Implica milers de components, connexions complexes, estrictes toleràncies d'instal·lació i coordinació multidisciplinària. Sense un model i un detall BIM adequats, els petits problemes de dibuix poden convertir-se ràpidament en problemes de construcció massius.
📍 Aprofundeix-en com encaixen aquests milers de components a la nostra guia completa:[L'anatomia d'un edifici metàl·lic pre-enginyeria (PEB)].
El problema dels dibuixos 2D tradicionals
Els dibuixos PDF 2D només mostren informació limitada. Sovint no poden revelar completament conflictes espacials, interferències de cargols, xocs de connexió, espais lliures d'instal·lació o conflictes de canonades i equips.

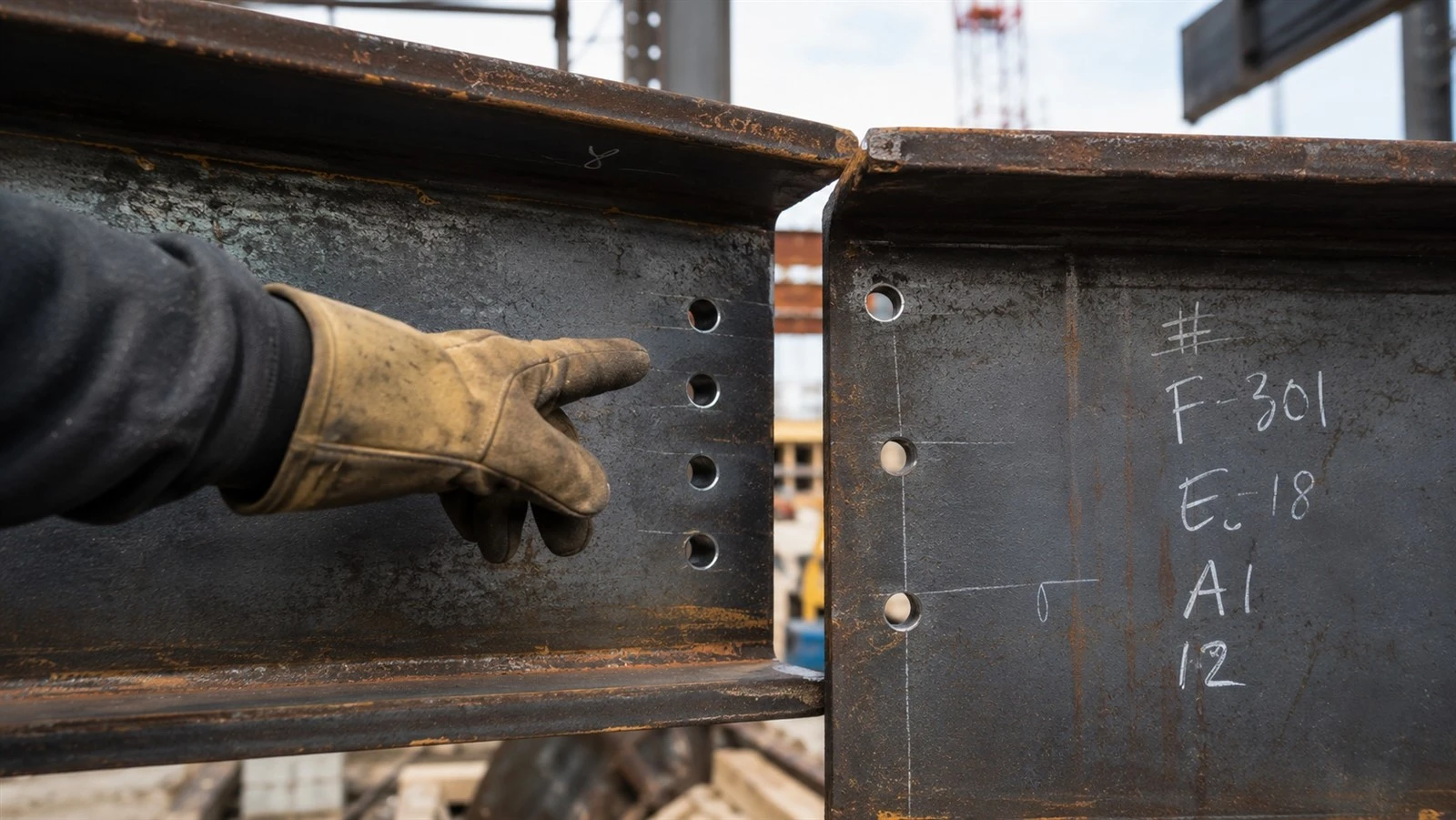

Sobre el paper, tot pot semblar correcte. Però a l'espai real 3D, el feix pot xocar físicament amb la columna, els cargols poden ser impossibles d'instal·lar o la placa de connexió pot interferir amb els sistemes de canonades.
Aquestes contradiccions espacials s'anomenen "enfrontaments" i són una de les principals causes de retards del lloc, re{0}}fabricació, temps d'aturada de la grua, modificacions a la instal·lació i excés de pressupost.
Per què els enfrontaments són tan cars
En projectes a l'estranger, la fabricació sol passar a milers de quilòmetres del lloc d'instal·lació. Un cop s'envien els components d'acer, corregir els errors es fa extremadament difícil. La soldadura del lloc augmenta, les revisions d'enginyeria alenteixen la construcció i els costos laborals augmenten ràpidament.
Un únic xoc passat per alt pot desencadenar una cascada de problemes del lloc:
| Problema | Resultat |
| Forats desalineats | Perforació del lloc |
| Interferència del feix | Re-retallant |
| Conflicte de connexió |
Modificacions temporals |
| Autoritzacions incorrectes |
Retards en la instal·lació |
| Falten toleràncies |
Ajust estructural |
El cost d'arreglar l'acer al lloc-acostuma a ser moltes vegades més gran que corregir el problema durant el detall.
El major error que cometen els compradors
Alguns compradors assumeixen: "Si s'aproven els dibuixos, la producció és segura". Però l'aprovació dels dibuixos 2D no garanteix la constructibilitat.
Una fàbrica que només segueix PDF sense coordinació BIM pot simplement tallar acer, perforar forats i soldar conjunts sense detectar conflictes d'instal·lació ocults. Això significa que els problemes reals només es descobreixen quan l'estructura arriba al lloc de treball. En aquest moment, les grues estan esperant, els equips d'instal·lació es retarden, els horaris dels projectes estan sota pressió i cada hora es fa car.
Per què BIM i Tekla són importants
Els fabricants professionals d'acer ja no depenen només dels dibuixos 2D. Utilitzen BIM (Building Information Modeling), Tekla Structures i sistemes de detall 3D per crear un model digital complet abans que comenci la fabricació. Això permet als enginyers visualitzar tota l'estructura en un espai 3D real.
El que el BIM prevé realment
Un model BIM adequat pot identificar fallades estructurals abans de tallar l'acer:
- Enfrontaments entre-a-columnes:Identifica on els membres interfereixen físicament entre ells.
- Problemes d'instal·lació de cargols:Indica un espai lliure de claus insuficient, conflictes de cargols i seqüències de muntatge impossibles.
- Interferència de canonades i equips:Especialment important en centrals elèctriques, instal·lacions industrials i projectes petroquímics.
- Errors de connexió:Taques de plaques mal alineades, ubicacions incorrectes dels forats i problemes d'accés de soldadura ajustats.
- Riscos de la seqüència d'instal·lació:BIM ajuda a simular l'ordre de muntatge, l'accés a la grua i la viabilitat de muntatge abans que l'acer entri en producció.
📍 Els problemes d'accés a la soldadura poden provocar defectes interns catastròfics en plaques pesades. Llegeix la nostra guia[El risc ocult en plaques d'acer estructural pesat i proves de direcció Z-].
Per què Tekla s'utilitza àmpliament en acers estructurals
Tekla Structures s'ha convertit en un dels estàndards globals per al detall de l'acer perquè proporciona modelatge 3D precís, detecció de xoc, dades de producció CNC, generació automàtica de BOM i coordinació d'instal·lacions. Per a projectes complexos, la integració de Tekla redueix dràsticament el risc de fabricació. Garanteix que els requisits geomètrics precisos-com els encavalcaments estructurals reals de Z-correses sobre suports-es validen digitalment.
El cost ocult de la "fabricació barata"
Alguns proveïdors de baix-cost eviten el BIM perquè requereix enginyers especialitzats, el programari és car i els detalls requereixen més temps. En canvi, depenen molt de la interpretació manual dels PDF.
Això pot reduir els costos de cotització inicialment, però més tard sovint genera errors de fabricació, problemes d'instal·lació, lliurament retardat del projecte i modificacions costoses del lloc. En realitat, el detall barat sovint es converteix en una construcció molt cara.
Per què els projectes a l'estranger necessiten encara més BIM
Els projectes internacionals d'estructures d'acer s'enfronten a una complexitat addicional:
- Temps d'enviament llargs
- Flexibilitat limitada del lloc
- Diferents estàndards d'enginyeria
- Comunicació remota
- Horaris ajustats
A diferència dels projectes locals, els projectes a l'estranger no poden "arreglar les coses més tard". És per això que la coordinació avançada abans de la fabricació és fonamental.
La solució: treballeu amb fabricants-BIM capaços
Els compradors professionals haurien de triar fabricants que proporcionin detalls de Tekla, coordinació BIM, detecció de xocs 3D, fabricació integrada de CNC-i optimització de dibuixos de botiga abans que comenci la producció. Com a comerciant de comerç internacional experimentat que gestiona un centre de processament avançat, integrem Tekla al nostre flux de treball de pre-fabricació per garantir components-preparats per al lloc.
Preguntes que els compradors haurien de fer als proveïdors
Abans de fer una comanda, pregunteu:
- Utilitzeu Tekla Structures?
- Pots proporcionar un model BIM?
- Com realitzeu la detecció de xoc?
- Genereu dades CNC directament des del model?
- Es pot revisar la seqüenciació de la instal·lació en 3D?
Aquestes preguntes revelen ràpidament la veritable capacitat d'enginyeria del proveïdor.
Menjar final
En els projectes moderns d'acer estructural, la fabricació ja no és només la fabricació; és enginyeria digital. Un proveïdor que només llegeix PDF pot produir acer exactament tal com es dibuixa-tot i que encara produeix components que no es poden instal·lar de manera eficient.
Els fabricants professionals utilitzen BIM i Tekla per identificar problemes abans que l'acer arribi al lloc de treball. Perquè en els projectes d'acer a l'estranger, detectar un xoc a l'ordinador no costa gairebé res, però detectar-lo al lloc-pot costar milers de dòlars per hora.
